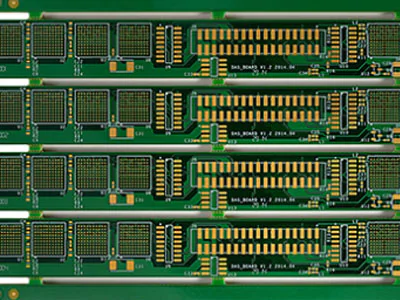

什么是 HDI PCB？
在 21 世纪的技术奇迹背后，HDI PCB 无疑是我们日益数字化世界的最大贡献因素之一。作为小型化驱动的副产品，HDI PCB 用于从智能设备到火箭飞船等所有领域。它还使这些产品的制造和组装成本大大降低。
View More
HDI 与标准 PCB — 有什么区别？
HDI PCB 提供更好的信号完整性，并且比标准 PCB 具有更高的层。 它们还导致更高密度（因此更小）的 PCB。 HDI PCB 具有激光微通孔，而标准 PCB 只有机械钻孔。 此外，球级阵列 (BGA) 由连接到板上的引脚（或连接）的数量定义。 随着引脚数的增加，您几乎 100% 的时间都需要一个微通孔。
PCB 制造的 6 大趋势
来自 PCB 制造商的 PCB 通常是由非导电基板材料组成的平面层压复合材料，铜电路层隐藏在外表面内或外表面上。 它们可能像一层或两层铜一样基本，或者在高密度应用中像五十层或更多层一样复杂。 平坦的复合材料表面非常适合将焊接和连接的组件支撑到 PCB，而铜导体则将组件电连接。 作为基板和组件，PCB 可以由多种材料制成。
